Koelinstallatie voor Nederlands universitair ziekenhuis

Koelinstallatie voor Nederlands universitair ziekenhuis , continuïteit tijdens bouw centraal

Voor de centrale keuken en het restaurant van een Nederlands universitair ziekenhuis hebben wij een complete koelinstallatie geleverd op basis van een transkritisch CO₂-systeem met warmte-terugwinning. Wat dit project bijzonder uitdagend maakte, was dat de keuken en het uitgifterestaurant gedurende de gehele bouwfase operationeel moesten blijven. Dat vroeg om een strakke planning, slimme fasering en nauwe afstemming met de gebruiker.

Nieuwe machineruimte en leidingtracés in een draaiende omgeving

Om de installatie te kunnen realiseren is eerst binnen het bestaande gebouw een nieuwe locatie geselecteerd die kon worden ingericht als machineruimte. Ook is een geschikte buitenlocatie bepaald voor de plaatsing van de gaskoelers. Na het vaststellen van de optimale leidingtracés is gestart met de montage van het leidingwerk en de benodigde bekabeling. Een deel van de machineruimte is ter plaatse opgebouwd. Om de overlast voor het ziekenhuis tot een minimum te beperken, zijn kritieke leidingdelen ’s nachts geïnstalleerd.

Dubbele luchtkoelers om continuïteit te waarborgen

Om de bestaande koelfunctie te kunnen blijven garanderen, zijn in de te koelen ruimtes tijdelijk dubbele luchtkoelers geplaatst. Toen deze nieuwe koelers probleemloos functioneerden, zijn de oude installatiedelen gefaseerd gedemonteerd. Vervolgens zijn de overige ruimtes één voor één voorzien van nieuwe luchtkoelers, telkens pas nadat de oude koeler was verwijderd. Hierdoor is de downtime per ruimte tot een minimum beperkt en is de keukenfunctie van het ziekenhuis geen moment in gevaar gekomen.

Een veelzijdige installatie voor verschillende temperatuureisen

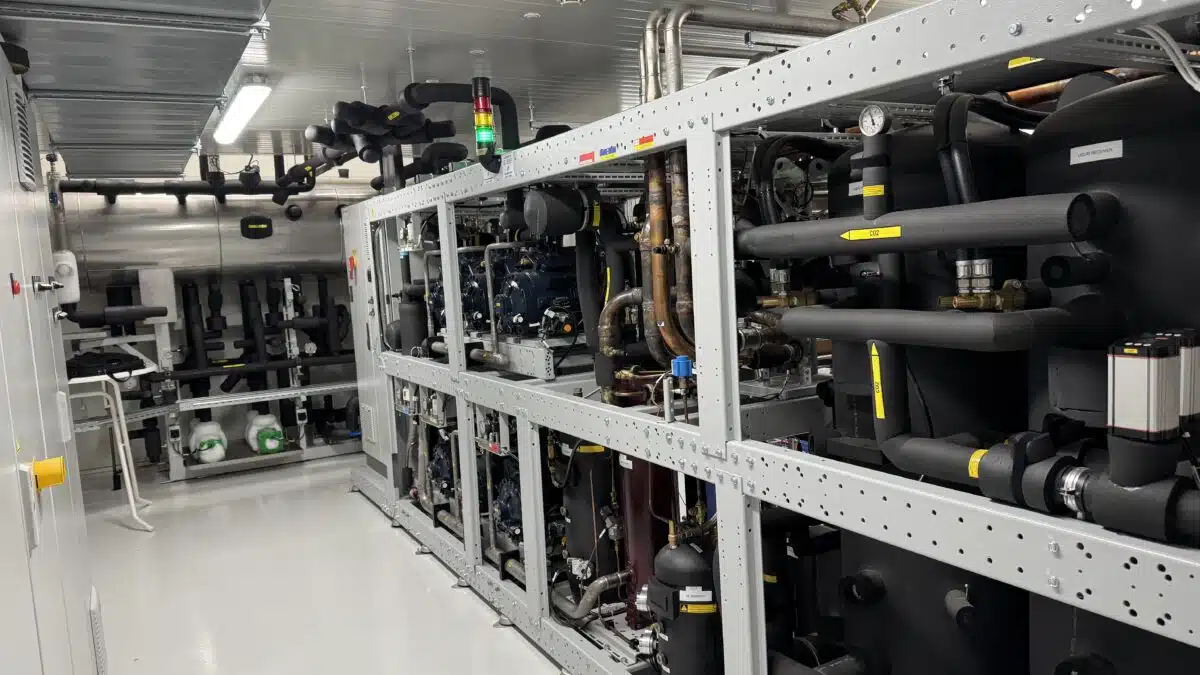

De geleverde koelinstallatie bestaat uit een transkritische CO₂-compressorunit met warmte-terugwinning. Vanwege de variatie in afnemers en temperatuurniveaus is gekozen voor een combinatie van drie systemen:

• CO₂-pompsysteem, dat 11 luchtkoelers voedt

• Directe expansie van CO₂, voor 6 luchtkoelers

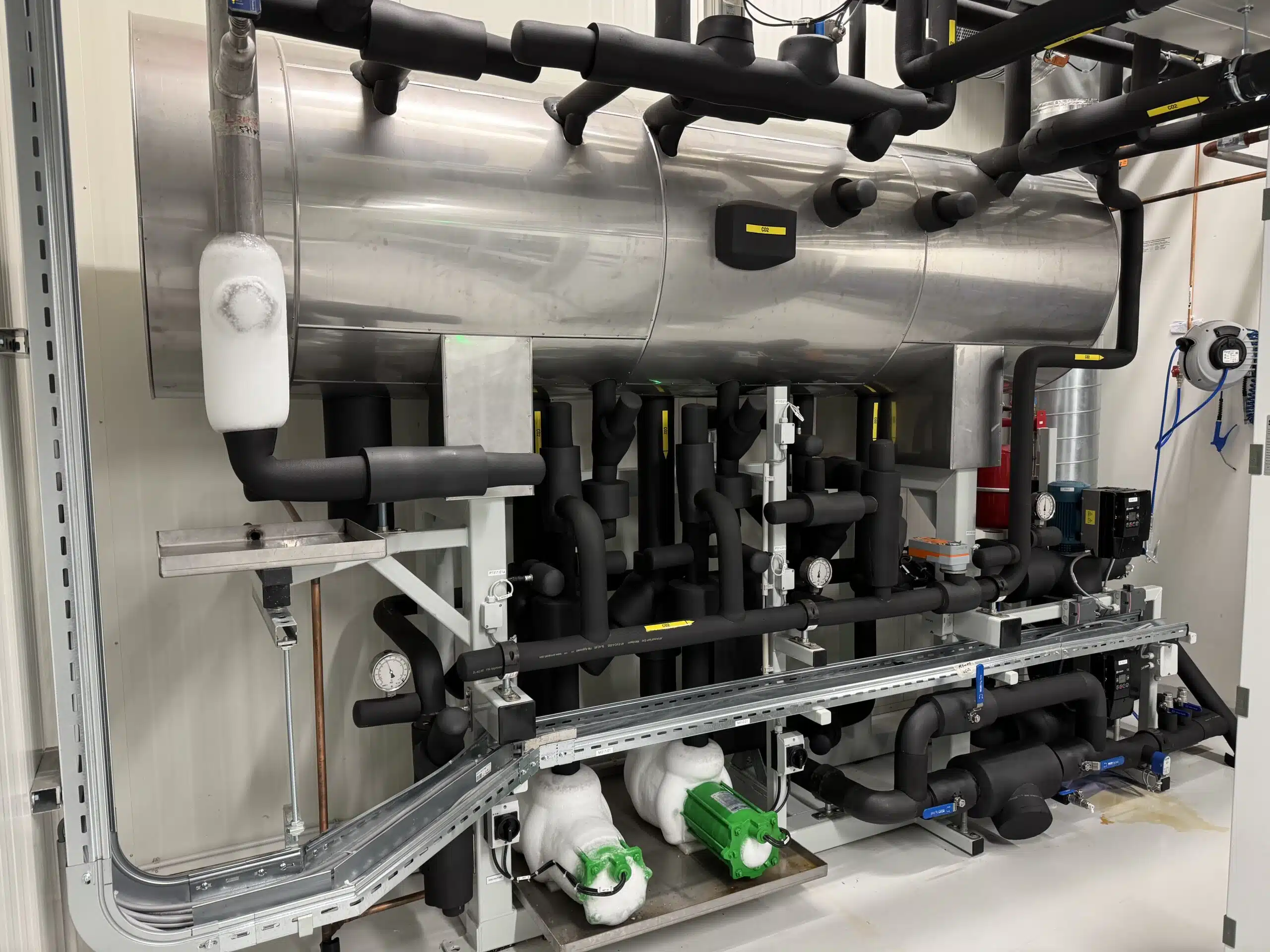

• Thermosyphon-sectie, gekoppeld aan het afscheidervat, voor de koeling van een koudedrager die vervolgens 7 luchtkoelers van koude voorziet

Alle luchtkoelers zijn uitgerust met heetgasontdooiing.

Energie-efficiëntie en warmte-terugwinning

De warmte-terugwinning van het CO₂-systeem is aangesloten op een centraal warmtenet, zodat restwarmte elders in het ziekenhuis nuttig kan worden ingezet. De gaskoeler is voorzien van adiabatische koeling, waardoor tijdens warme dagen een aanzienlijke energiebesparing wordt gerealiseerd.

Besturing en monitoring

De complete installatie wordt aangestuurd door een uitgebreid besturingssysteem met visuele interface. Hierdoor is zowel de lokale beheersbaarheid als het afstandsbeheer gewaarborgd en kan het ziekenhuis de installatie efficiënt en veilig blijven monitoren.
